Parafusos de fixação e parafusos sem cabeça: Guia de conhecimento profissional da indústria
Por que os parafusos sem cabeça são retirados – e como evitá-lo
Uma das falhas de campo mais comuns com parafusos de fixação de soquete é a retirada do soquete hexagonal, onde a chave Allen não morde mais e o parafuso se torna impossível de acionar ou remover. Isso raramente acontece porque o parafuso está com defeito – quase sempre se resume a três causas evitáveis: usar o tamanho errado da chave, aplicar torque a uma chave sextavada desgastada ou subdimensionada ou instalar o parafuso com ferramentas desalinhadas que arredondam os cantos do soquete logo na primeira volta. O hexágono interno em um parafuso sem cabeça é formado com precisão e até mesmo uma incompatibilidade entre chave e soquete de 0,1 mm aumenta drasticamente a tensão de contato por canto, acelerando o desgaste.
A qualidade do material do parafuso também desempenha um papel direto. Os parafusos de fixação de aço inoxidável grau 45H têm um soquete mais macio do que as versões de liga de aço grau 14.9 usinadas em aço 40Cr ou SCM435. Quando aplicações de alto torque exigem aço inoxidável para resistência à corrosão, mudar para um parafuso de fixação de soquete de acionamento estriado ou TORX em vez de um sextavado padrão é a atualização mais prática - os acionamentos estriados distribuem o torque por mais pontos de contato e reduzem o risco de remoção em mais de 30% em comparação com soquetes sextavados em tamanhos de parafuso equivalentes. Em Suzhou Anzhikou, configurações de acionamento não padrão, incluindo soquetes estriados, trilobulares e sextavados duplos, estão disponíveis em parafusos sem cabeça personalizados até o diâmetro M2.
Escolhendo o estilo de ponta de parafuso sem cabeça certo para sua aplicação
A geometria da ponta de um parafuso de fixação não é cosmética – ela determina como a carga é transferida, se o eixo correspondente está permanentemente marcado e se o parafuso se soltará sob vibração. Selecionar o tipo de ponta errado é uma causa frequente de afrouxamento prematuro, danos ao eixo e desvio de posição em montagens de precisão. Cada um dos cinco estilos de ponta mais usados serve a um propósito mecânico distinto:
| Estilo de ponto | Mantendo o poder | Danos no eixo | Melhor caso de uso |
| Ponto da Copa | Alto | Moderado | Uso geral, fixação permanente/semipermanente |
| Ponto plano | Moderado | Mínimo | Ajuste frequente, eixos temperados ou acabados |
| Ponto Cone | Muito alto | Alto (indents shaft) | Localização permanente em eixos macios, alinhamento de chaveta |
| Ponto Oval | Moderado | Baixo | Peças giratórias, superfícies curvas do eixo, ajuste fino |
| Ponto de cachorro | Alto | Baixo | Pinos de localização, engate do eixo com furo cruzado, indexação |
Na prática, o ponto xícara representa mais de 70% do parafuso de fixação uso global porque oferece uma mordida forte sem exigir um entalhe pré-perfurado no eixo. No entanto, para instrumentos ópticos, atuadores de precisão ou qualquer montagem em que se espera a remoção e o reposicionamento do eixo, a ponta plana é a escolha correta — ela distribui a carga de fixação por uma área mais ampla e não deixa nenhuma marca de testemunha permanente. Os parafusos sem cabeça com ponta de cachorro são particularmente úteis em gabaritos de indexação e mecanismos de mostrador, onde a ponta cilíndrica estendida se encaixa em um furo cruzado no eixo para eliminar totalmente a folga rotacional.
Especificações de torque e o risco oculto de apertar demais os parafusos sem cabeça
A maioria dos engenheiros aplica o torque de aperto instintivamente aos parafusos de fixação – um giro firme até que fique firme. Esta abordagem é problemática porque os parafusos sem cabeça, ao contrário dos parafusos passantes, não possuem flange de cabeça de parafuso para sinalizar a carga do grampo através de feedback tátil. Apertar demais um parafuso de fixação de pequeno diâmetro é extremamente fácil e tem dois resultados destrutivos: desgaste da rosca no furo roscado (especialmente em caixas de alumínio) e deformação do soquete sextavado interno que impede a remoção futura.
Os torques de assentamento recomendados para parafusos de fixação padrão em liga de aço (Grau 14.9) são os seguintes e devem ser tratados como limites superiores e não como alvos:
- M2 (chave sextavada 0,9 mm): 0,1 – 0,15 N·m
- M2.5 (chave sextavada 1,3 mm): 0,2 – 0,3 N·m
- M3 (chave sextavada 1,5 mm): 0,4 – 0,6 N·m
- M4 (chave sextavada 2,0 mm): 1,0 – 1,5 N·m
- M5 (chave sextavada 2,5 mm): 2,0 – 3,0 N·m
- M6 (chave sextavada 3,0 mm): 4,0 – 5,5 N·m
- M8 (chave sextavada 4,0 mm): 9,0 – 12,0 N·m
Quando o material hospedeiro for liga de alumínio (por exemplo, 6061-T6), reduza os valores de torque acima em aproximadamente 40% para evitar o arrancamento da rosca. Para aplicações em ambientes propensos a vibrações — motores, caixas de engrenagens, bombas — aplicar uma pequena quantidade de composto trava-roscas de resistência média (equivalente a Loctite 243) nas roscas antes da instalação é mais confiável do que depender apenas do torque. Isto elimina a necessidade de força de fixação excessiva, ao mesmo tempo que mantém um torque de ruptura que resiste ao afrouxamento automático sob cargas cíclicas.
Seleção de material além do inoxidável: quando usar parafusos sem cabeça de liga de aço, latão ou titânio
A suposição padrão para parafusos de fixação resistentes à corrosão é aço inoxidável – normalmente A2 (304) ou A4 (316). Embora seja apropriado para a maioria dos ambientes, nem sempre é a escolha ideal, e a seleção do material errado leva a problemas que só se tornam aparentes após a instalação. Compreender as vantagens e desvantagens entre os materiais disponíveis é essencial para aplicações de precisão e especiais.
Liga de aço (grau 12,9 / 14,9)
Os parafusos de fixação de liga de aço revestidos com óxido preto ou fosfato de zinco oferecem a mais alta dureza e resistência interna do soquete de qualquer opção padrão. O núcleo tratado termicamente (normalmente aço SCM435 ou 40Cr) resiste à deformação do soquete sob alto torque, tornando-o a escolha correta para aplicações de alta força de fixação em eixos endurecidos. Eles não são adequados para ambientes úmidos ou quimicamente agressivos sem proteção adicional da superfície.
Parafusos de fixação de latão
Os parafusos sem cabeça de latão não são magnéticos, não produzem faíscas e são eletricamente condutores – propriedades que os tornam indispensáveis em eletrônica, ambientes explosivos e instrumentos de precisão onde hardware ferroso causaria interferência. A ponta de latão mais macia também evita arranhões em eixos de aço inoxidável polido ou cromados. Sua menor dureza significa que parafusos de fixação de latão nunca devem ser usados em funções de fixação de alto torque, mas para parafusos de ajuste, contatos de aterramento e posicionamento de sensores em equipamentos médicos ou de laboratório, o latão costuma ser a única escolha apropriada.
Parafusos de fixação de titânio
Os parafusos sem cabeça de titânio grau 5 (Ti-6Al-4V) são especificados em aplicações aeroespaciais, de ciclismo de alta tecnologia e de dispositivos médicos onde a redução de peso é crítica e a resistência à corrosão em fluidos corporais ou atmosferas agressivas é necessária. Com aproximadamente 56% do peso do aço inoxidável equivalente, os parafusos de fixação de titânio proporcionam economia significativa de massa em montagens onde dezenas de fixadores são usados. Escoriações - a tendência do titânio de soldar a frio sob contato deslizante - deve ser controlada aplicando um composto antigripante nas roscas antes da instalação.
Comprimento de engate da rosca: o parâmetro mais negligenciado no projeto de parafusos de fixação
Ao contrário de um parafuso padrão, onde o engate da rosca pode ser confirmado visualmente pela contagem das roscas expostas, um parafuso de fixação fica totalmente embutido em um furo roscado cego - tornando impossível verificar a profundidade do engate visualmente após a instalação. O engate insuficiente da rosca é uma das principais causas de falhas na extração do parafuso de fixação sob carga axial e quase sempre é um erro de projeto e não um defeito de fabricação.
O comprimento mínimo de engate da rosca necessário para desenvolver a resistência à tração total do parafuso depende da dureza relativa do parafuso e do material roscado. As seguintes diretrizes se aplicam aos parafusos de ajuste de soquete padrão:
- Parafuso de liga de aço em caixa de aço: Engate mínimo = 1,0× diâmetro nominal do parafuso (por exemplo, M6 precisa de pelo menos 6 mm de engate da rosca).
- Parafuso de liga de aço em caixa de alumínio: Engate mínimo = 1,5–2,0× diâmetro nominal do parafuso para compensar a menor resistência à tração das roscas de alumínio.
- Parafuso de aço inoxidável em caixa de plástico: Engate mínimo = 3,0× diâmetro nominal do parafuso; insertos helicoidais (por exemplo, Helicoil) são fortemente recomendados.
- Em ambientes vibratórios: Adicione 25–50% aos valores mínimos acima como margem de segurança contra afrouxamento progressivo.
Quando a espessura da parede da caixa não permite uma profundidade de engate adequada, a solução é aumentar o diâmetro do parafuso ou mudar para um parafuso sem cabeça mais longo e usar um design de ressalto com rosca passante. Parafusos de ajuste de comprimento personalizado — incluindo comprimentos não padronizados não disponíveis em estoque de catálogo — podem ser produzidos de acordo com especificações exatas, o que é um requisito comum para projetistas de mecanismos de precisão que trabalham com caixas compactas.
Soluções anti-afrouxamento específicas para parafusos sem cabeça em conjuntos rotativos
Os parafusos de fixação padrão usados para fixar polias, engrenagens, cames e colares em eixos rotativos estão entre os fixadores mais expostos à vibração em qualquer máquina. Ao contrário dos fixadores flangeados que se beneficiam do atrito sob a cabeça do parafuso, os parafusos sem cabeça dependem inteiramente do atrito da rosca e do engate ponto-eixo para resistir ao afrouxamento. Em montagens de rotação contínua — especialmente aquelas com inversões de direção, ciclos start-stop ou cargas desequilibradas — isso geralmente é insuficiente sem medidas adicionais.
As estratégias anti-afrouxamento mais eficazes para parafusos de fixação em aplicações rotativas, classificadas das mais simples às mais robustas, são:
- Empilhamento duplo de parafusos de fixação: Instale dois parafusos de fixação do mesmo tamanho no mesmo orifício roscado, com o parafuso interno ajustado com o torque adequado e o parafuso externo firmemente apertado contra ele. A pré-carga compressiva entre os dois parafusos aumenta dramaticamente a resistência ao auto-afrouxamento sem quaisquer componentes adicionais.
- Parafusos de ajuste duplo deslocados: Use dois furos roscados com deslocamento de 90° ou 120° ao redor da circunferência do cubo. Isso distribui a carga de fixação de maneira mais uniforme ao redor do eixo e evita que o eixo se incline ou se desloque axialmente sob cargas excêntricas.
- Parafusos de fixação com remendo de nylon: Eles apresentam um remendo de náilon pré-aplicado nos flancos da rosca que se deforma na rosca correspondente na instalação, criando uma trava mecânica que não depende apenas do atrito. Eficaz para aplicações onde os bloqueadores de rosca líquidos são proibidos.
- Recuos de eixo pré-perfurados: Para instalações permanentes, um pequeno entalhe cônico perfurado no eixo no ponto de contato do parafuso de fixação — combinado com um parafuso de fixação de ponta cônica — cria um intertravamento mecânico positivo que resiste ao movimento rotacional e axial mesmo sob vibração severa.
Os parafusos de fixação com remendo de náilon e com ponta totalmente de náilon são itens personalizados que exigem ferramentas de produção específicas. As capacidades de fabricação da Suzhou Anzhikou incluem parafusos de fixação com inserção de náilon com cobertura de remendo otimizada para ciclos de instalação de uso único ou multiuso, produzidos de acordo com tamanhos de rosca, comprimentos e geometrias de ponta especificados pelo cliente.
-1.jpg "Parafuso de fixação sextavado em aço inoxidável DIN 916K com ponta copo")
.png "Parafuso sem cabeça de titânio de ponta plana DIN913 m1.4")
.jpg "Parafusos de fixação de extremidade côncava com soquete hexagonal de latão M6")

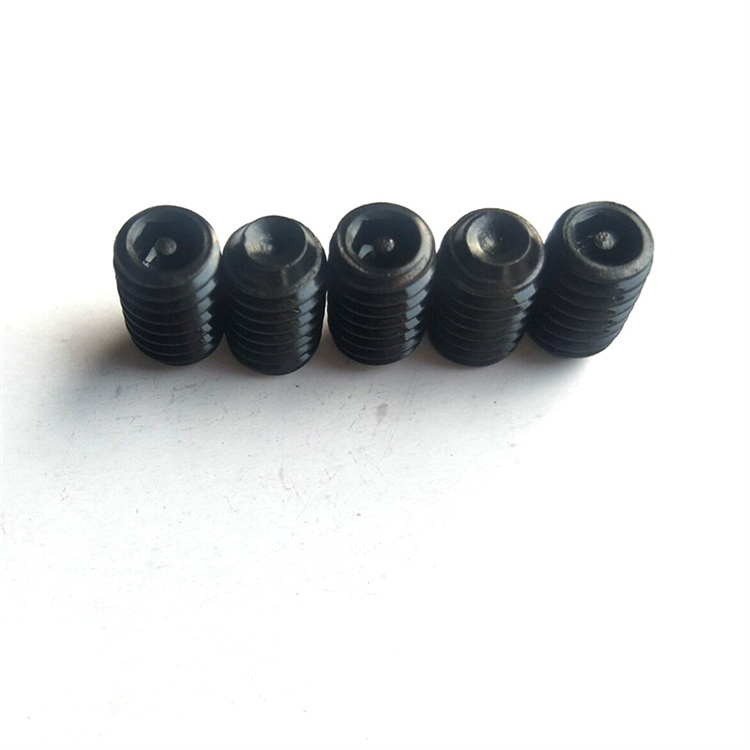

.jpg "Microparafusos pretos em aço carbono M2 sem cabeça")

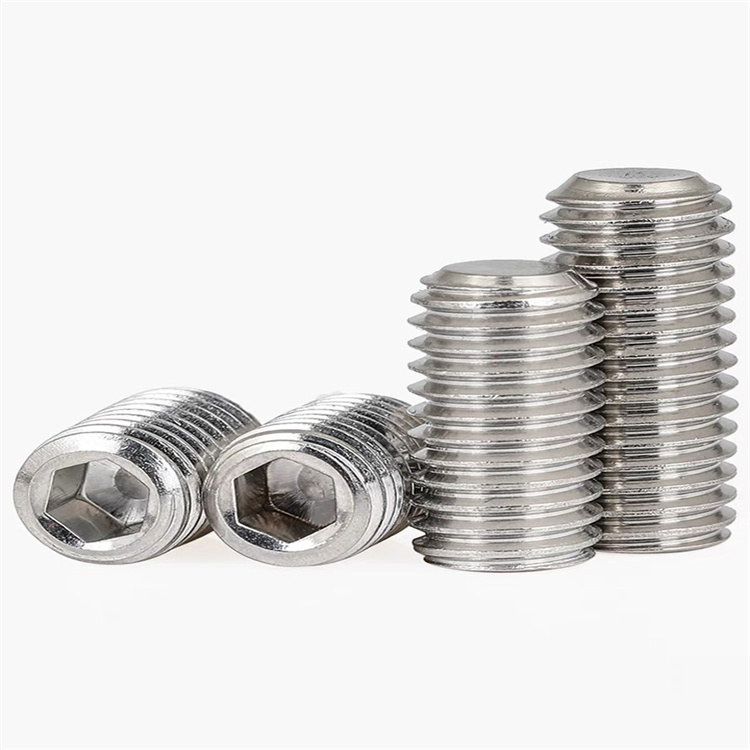

.jpg "Parafuso Allen m3 de ponta plana em aço inoxidável")
