Conhecimento da indústria

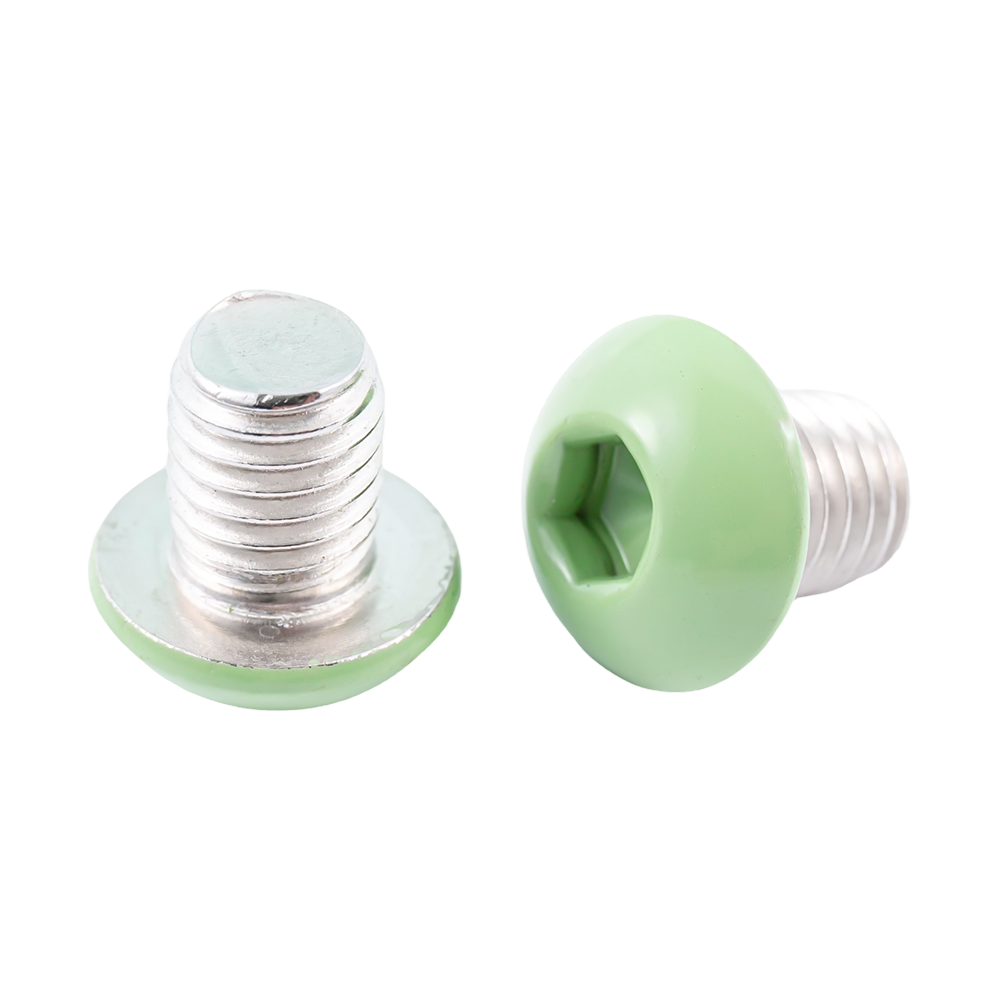

ISO 7380-1 vs ISO 7380-2: Compreendendo a diferença estrutural entre parafusos de cabeça abaulada padrão e flangeados

A ISO 7380 é publicada em duas partes distintas que são frequentemente confundidas na documentação de compras e de engenharia, levando a substituições incorretas que comprometem o desempenho da junta. A ISO 7380-1 define o parafuso de cabeça cilíndrica com cabeça abaulada simples e sem flange - a superfície de apoio da cabeça é limitada à parte inferior circular da própria cúpula. A ISO 7380-2 define a variante flangeada, que adiciona um flange de arruela integral abaixo da cabeça abaulada, aumentando o diâmetro da superfície do rolamento em aproximadamente 30% a 40% em relação ao diâmetro da cabeça para o mesmo tamanho nominal de parafuso. Esta diferença não é cosmética: o flange altera fundamentalmente a distribuição da tensão de compressão na superfície da junta e determina se o parafuso é adequado para uso em materiais de substrato mais macios sem uma arruela separada.

A altura da cabeça especificada na ISO 7380-1 é nominalmente igual a um quarto do diâmetro nominal do parafuso - significativamente menor do que o parafuso de cabeça cilíndrica equivalente da ISO 4762, cuja altura da cabeça é igual a aproximadamente dois terços do diâmetro nominal. Essa altura reduzida da cabeça é a característica funcional que define o design da cabeça de botão: ela permite o uso em bolsos rebaixados rasos, proporciona uma aparência externa discreta na superfície de montagem e reduz o risco de interferência com componentes ou tampas deslizantes adjacentes. A desvantagem é uma profundidade de engate do soquete sextavado proporcionalmente mais curta, que limita diretamente o torque máximo de instalação e, portanto, a pré-carga alcançável – uma etapa de verificação que é frequentemente ignorada quando as cabeças dos botões são selecionadas apenas com base em sua aparência discreta.

Limites de tensão do rolamento: quando as cabeças de botão ISO 7380 exigem uma arruela, apesar da norma não ser obrigatória

A tensão de rolamento gerada abaixo da cabeça de um Parafuso ISO 7380 durante a instalação é maior do que para um parafuso de cabeça cilíndrica ISO 4762 equivalente com o mesmo diâmetro nominal, porque a área de apoio da cabeça do botão é menor em proporção à carga de prova que o parafuso pode suportar. Quando esta tensão de rolamento excede a resistência ao escoamento compressivo do material da junta na zona de contato, a cabeça incorpora progressivamente na superfície com cada ciclo térmico ou evento de vibração, eliminando a pré-carga e causando relaxamento da junta sem qualquer indicação externa visível de falha.

A cabeça de botão flangeada ISO 7380-2 foi desenvolvida especificamente para resolver esse problema de tensão de rolamento em montagens de liga leve, sem a necessidade de um componente separado de arruela solta. O flange integral aumenta a área do rolamento em um fator de aproximadamente 1,6 a 1,9 dependendo do tamanho nominal, reduzindo proporcionalmente a tensão do rolamento e ampliando a gama de materiais de substrato nos quais o parafuso pode ser usado com carga total de prova sem risco de embutimento.

Seleção de classe de propriedade para parafusos ISO 7380: Por que 10,9 nem sempre é superior a 8,8 em aplicações de cabeça de botão

Os parafusos de cabeça abaulada ISO 7380 são produzidos comercialmente nas classes de propriedade 8.8 e 10.9 para aço carbono e liga, e em aços inoxidáveis austeníticos A2-70 e A4-70. O instinto de especificar a classe de propriedade mais alta disponível para qualquer aplicação de fixador estrutural é especificamente problemático para cabeças de botão ISO 7380 porque o fator limitante na maioria das juntas de cabeça de botão não é a capacidade de tração do parafuso, mas a capacidade de torção do soquete. O soquete sextavado em uma cabeça de botão ISO 7380 tem uma profundidade de soquete aproximadamente 37% menor que um parafuso de cabeça ISO 4762 do mesmo diâmetro nominal. Quando um parafuso de grau 10,9 exige um torque de instalação de 14 a 16 N·m para atingir a pré-carga de carga de prova, mas o soquete curto só pode sustentar 10 a 12 N·m antes que a distorção do soquete seja iniciada, a classe de propriedade mais alta torna-se contraproducente.

A orientação prática para a seleção da classe de propriedade ISO 7380 é, portanto:

• Faixa M3 a M6: A classe de propriedade 8.8 é apropriada para a maioria das aplicações. A profundidade do soquete nesses tamanhos fornece transmissão de torque confiável para carga à prova de 8,8 sem risco de danos ao soquete quando uma chave sextavada não usada e de tamanho correto é usada.
• Faixa M8 a M12: A classe de propriedade 10.9 torna-se viável porque a maior profundidade absoluta do soquete fornece engate suficiente para os requisitos de torque mais elevados. No entanto, a condição do soquete deve ser monitorada rigorosamente – chaves sextavadas desgastadas em M8 e superiores podem danificar um soquete ISO 7380 de grau 10,9 em um único evento de instalação.
• Quando a pré-carga máxima é obrigatória em diâmetros pequenos: Considere mudar para parafusos com soquete ISO 4762 no mesmo local, em vez de atualizar a classe de propriedade de um ISO 7380. A altura da cabeça mais alta da ISO 4762 fornece a profundidade do soquete necessária para transmitir com segurança o torque de instalação de grau 10,9.
• Classes de aço inoxidável (A2-70, A4-70): O composto antigripante e a velocidade de instalação controlada são obrigatórios para cabeças de botão de aço inoxidável em furos roscados de aço inoxidável para evitar escoriações.

Opções de tratamento de superfície para parafusos ISO 7380 e seu impacto na conformidade dimensional

A ISO 7380 especifica as propriedades mecânicas e dimensionais do parafuso na condição sem revestimento, e os tratamentos de superfície aplicados após a fabricação adicionam material às superfícies externas que devem ser levados em consideração ao verificar a conformidade dimensional. As opções de revestimento mais amplamente aplicadas aos parafusos de cabeça abaulada ISO 7380, juntamente com suas implicações dimensionais e de desempenho, são:

• Óxido preto: Adiciona menos de 0,0005 mm a todas as superfícies e não tem efeito mensurável na classe da rosca ou na conformidade dimensional do cabeçote. Acabamento padrão para montagens mecânicas internas, acessórios de ferramentas e gabinetes eletrônicos onde uma aparência preta não refletiva é especificada.
• Galvanoplastia de zinco (cromato transparente ou amarelo): Adiciona 5 a 12 mícrons por superfície. O revestimento acima de 10 mícrons em roscas de 6g corre o risco de ajuste apertado ou falha no calibre e exige que o parafuso de base seja produzido com uma classe de tolerância 6e para fornecer tolerância de revestimento.
• Niquelagem: Produz uma superfície brilhante e resistente à corrosão de 8 a 15 mícrons por lado. As cabeças dos botões niqueladas em aplicações com contato com a pele devem ser testadas quanto à conformidade de liberação de níquel com a entrada 27 do Anexo XVII do REACH da UE.
• Revestimento de flocos Dacromet / Geomet: Aplicado em espessura total de 8 a 20 mícrons, proporcionando 500 a 1.000 horas de resistência à névoa salina sem risco de fragilização por hidrogênio. O coeficiente de atrito mais alto (0,12 a 0,16) deve ser levado em consideração na especificação de torque – o mesmo torque de instalação produz aproximadamente 15% menos pré-carga em comparação com parafusos zincados.
• Revestimentos PVD (TiN, CrN, DLC): Aplicado em 1 a 4 mícrons, o PVD adiciona um crescimento dimensional insignificante enquanto fornece dureza superficial de 1.500 a 5.000 HV. Especificado em componentes de ciclismo de última geração, dispositivos médicos e instrumentos ópticos de precisão.

Projeto de rebaixamento e furo de folga para instalações ISO 7380: evitando os erros de desenho mais comuns

Os parafusos de cabeça abaulada ISO 7380 são mais frequentemente instalados em furos escareados que recuam a cabeça abaulada abaixo ou nivelados com a superfície de montagem. A geometria desses rebaixos é rotineiramente especificada incorretamente nos desenhos de engenharia. Os três erros de desenho mais comuns para especificações de rebaixamento ISO 7380 e suas consequências são:

• Especificando a profundidade do rebaixo igual à altura nominal da cabeça: Com tolerâncias dimensionais no parafuso e no rebaixo usinado, a cúpula se projetará ligeiramente acima da superfície ou ficará nivelada abaixo. A prática correta adiciona 0,1 mm a 0,2 mm à altura nominal da cabeça ao especificar a profundidade do rebaixo para garantir um assentamento consistente nivelado ou abaixo.
• Usando um rebaixo de fundo plano para cabeças abauladas: Um rebaixo cilíndrico de fundo plano entra em contato com a cúpula apenas em sua borda perimetral, criando uma linha de contato que concentra a tensão e não fornece estabilização lateral para a cabeça do parafuso sob carga de cisalhamento. O diâmetro correto do rebaixo é 0,3 mm a 0,5 mm maior que o diâmetro nominal da cabeça.
• Falha ao especificar a folga de acesso da chave hexadecimal acima do rebaixo: Projetos que fornecem apenas 5 mm a 8 mm de folga acima do rebaixamento exigem uma chave sextavada com extremidade esférica (que reduz o torque transmissível em 25% a 30%) ou uma chave sextavada com cabo em T - ambas devem ser consideradas no torque de instalação especificado.

Variantes ISO 7380 não padrão: diâmetros de cabeça personalizados, profundidades de soquete estendidas e opções de baixo magnetismo

A série dimensional padrão definida na ISO 7380 abrange os tamanhos nominais M3 a M16 com diâmetro de cabeça fixo e relações de altura. Em muitas aplicações de engenharia de precisão, essas proporções padrão não atendem perfeitamente aos requisitos do projeto, e variantes personalizadas do formato da cabeça do botão são especificadas para atender a necessidades funcionais específicas.

Diâmetro da cabeça estendido para maior área de rolamento

Aumentar o diâmetro da cabeça além do padrão ISO 7380 e ao mesmo tempo manter o perfil da cúpula da cabeça do botão produz um fixador com área de apoio substancialmente maior que elimina a necessidade de uma arruela separada em aplicações de substrato macio. Diâmetros de cabeçote personalizados de 1,5× a 2,0× o diâmetro de cabeçote padrão ISO 7380 são viáveis ​​por meio de cabeçote a frio em uma matriz personalizada e são produzidos comercialmente em lotes de 5.000 peças ou mais. O perfil da cúpula deve ser reprojetado proporcionalmente quando o diâmetro da cabeça é aumentado para manter a aparência pretendida de perfil baixo.

Profundidade de soquete estendida para maior transmissão de torque

Produzir uma cabeça de perfil ISO 7380 com uma profundidade de soquete correspondente ou próxima do padrão ISO 4762 cria uma geometria híbrida que oferece a aparência externa de perfil baixo de uma cabeça de botão com o engate de soquete e a capacidade de torque de um parafuso de fixação. Esta configuração não padronizada é usada em aplicações onde a pré-carga máxima é necessária, mas a cabeça cilíndrica saliente de um parafuso ISO 4762 é inaceitável. O aumento da profundidade do soquete é obtido especificando-se uma altura maior do cabeçote nas ferramentas de cabeçote a frio, normalmente adicionando 0,5 mm a 1,5 mm além do padrão ISO 7380 para os tamanhos M4 a M8. A capacidade interna de ferramentas da Suzhou Anzhikou permite que especificações personalizadas de profundidade do soquete sejam incorporadas ao projeto da matriz e validadas por meio da inspeção do primeiro artigo antes do lançamento da produção.

Classes pouco magnéticas e não magnéticas

Aço inoxidável austenítico padrão Parafuso ISO 7380s têm uma permeabilidade magnética baixa, mas diferente de zero, devido à martensita induzida por deformação que se forma durante o processo de deformação a frio. Para aplicações em equipamentos de ressonância magnética, conjuntos de magnetômetros e instrumentos de bússola de precisão, cabeças de botão ISO 7380 verdadeiramente não magnéticas exigem um recozimento de solução pós-cabeçalho ou especificação de um grau de liga superaustenítica, como 316LN ou 904L. Essas variantes não magnéticas são itens personalizados produzidos em pequenos lotes de acordo com as especificações do cliente, e a verificação da permeabilidade magnética dos parafusos acabados requer a medição da bobina de Helmholtz ou um medidor de permeabilidade calibrado - um teste magnético de efeito Hall padrão é insuficiente para detectar os pequenos aumentos de permeabilidade que falham nas especificações do instrumento de precisão.
