Tolerância de furo e classificação de ajuste para rebites de cabeça plana com pino de manilha – Por que o ajuste com folga nem sempre é a escolha certa

Um rebite de cabeça chata com pino de manilha e furo cruzado combina duas funções mecânicas em uma única peça: o corpo do rebite transfere a carga de cisalhamento entre os membros unidos apoiando-se nas paredes do furo, enquanto o furo cruzado na extremidade traseira aceita um contrapino, pino dividido ou clipe que retém o conjunto axialmente. O ajuste entre a haste do rebite e seus furos correspondentes na manilha e no garfo deve ser selecionado tendo ambas as funções em mente - um ajuste otimizado puramente para fácil montagem comprometerá a distribuição da carga de cisalhamento, enquanto um ajuste otimizado puramente para transferência de carga torna a instalação impraticável e evita a leve articulação angular que as juntas da manilha são especificamente projetadas para permitir.

As classificações de ajuste ISO 286-1 usadas em aplicações de pino de manilha são divididas em três zonas práticas. Um ajuste com folga (H8/f7 ou H9/d9) permite rotação livre e fácil inserção, tornando-o padrão para aplicações de pivô e dobradiça onde se espera articulação contínua. Um ajuste de transição (H7/k6 ou H7/m6) produz folga próxima de zero com interferência ocasional, apropriado quando a junta deve suportar cisalhamento sem folga lateral, mas ainda assim ser desmontada para manutenção. Um ajuste interferente (H7/p6 ou mais apertado) trava o pino permanentemente na orelha da manilha — usado quando o rebite não se destina à remoção e a transferência de carga deve ser maximizada. A seleção de um ajuste com folga em uma aplicação de cisalhamento estrutural porque é mais fácil de instalar introduz desgaste por atrito entre o pino e a parede do furo: o pequeno movimento cíclico de deslizamento sob carga corrói gradualmente ambas as superfícies, ampliando o furo e reduzindo a área de apoio efetiva em 20–40% ao longo da vida útil.

A posição do furo cruzado adiciona uma restrição adicional de tolerância que não existe nos rebites sólidos padrão. O furo deve estar localizado dentro de uma distância axial específica da extremidade traseira para garantir que o pino de retenção fique livre da face da peça correspondente quando instalado. Um furo cruzado posicionado muito próximo ao chanfro traseiro reduz a seção líquida no ponto mais fraco do rebite; muito para dentro e a cupilha não pode ser inserida após a montagem. produz rebites de cabeça plana com pino de manilha com tolerâncias de posição de furo cruzado mantidas por equipamentos CNC dentro de ± 0,05 mm da localização axial especificada, garantindo que a função do pino de retenção seja confirmada dimensionalmente antes do envio, em vez de descoberta durante a montagem.

Tensão do rolamento do rebite versus rasgo da folha - qual modo de falha controla seu projeto de junta

Rebitado O projeto da junta envolve dois modos de falha concorrentes que devem ser verificados independentemente: falha do rolamento da haste do rebite contra a parede do furo e falha por arrancamento (ou cisalhamento) do material da folha entre o furo do rebite e a borda da peça. O modo que governa depende da relação entre a distância da borda e o diâmetro do furo, das resistências relativas do rebite e do material da folha e se o rebite está em cisalhamento simples ou duplo. Projetar de acordo com um critério ignorando o outro produz juntas que falham com cargas bem abaixo do ponto de projeto pretendido.

A tensão de apoio no rebite é calculada como a força de cisalhamento aplicada dividida pela área de apoio projetada (diâmetro da haste x espessura da chapa). Para um rebite de aço em uma folha de alumínio, a falha do rolamento da folha de alumínio quase sempre governa antes do escoamento da haste do rebite - a resistência ao escoamento do rolamento do alumínio (normalmente 380-480 MPa para 6061-T6) é alcançada bem antes da deformação do rebite de aço. Nesta combinação de materiais, aumentar o diâmetro do rebite é mais eficaz na redução da tensão do rolamento do que aumentar a resistência do material do rebite, porque a área projetada aumenta com o diâmetro, enquanto a diferença de resistência do material já é grande.

A falha de rasgo ocorre quando o material da folha entre a borda do furo e a borda da peça sofre cisalhamento ao longo de dois planos paralelos. A distância mínima da borda para evitar rasgos é normalmente 1,5× o diâmetro do furo para ligas de alumínio e 1,25× para aço, de acordo com os padrões de rebitagem aeroespacial (como MIL-HDBK-5 e EN 9347). Abaixo desses limites, a resistência ao rompimento da junta cai de forma não linear – reduzir pela metade a distância da borda de 1,5D para 0,75D pode reduzir a resistência ao rompimento em até 65%, e não 50%, devido aos efeitos de concentração de tensão no limite do furo. Uma verificação prática do projeto compara a tensão admissível do rolamento com o rasgo permitido para a distância real da borda e dimensiona a junta para o menor dos dois valores.

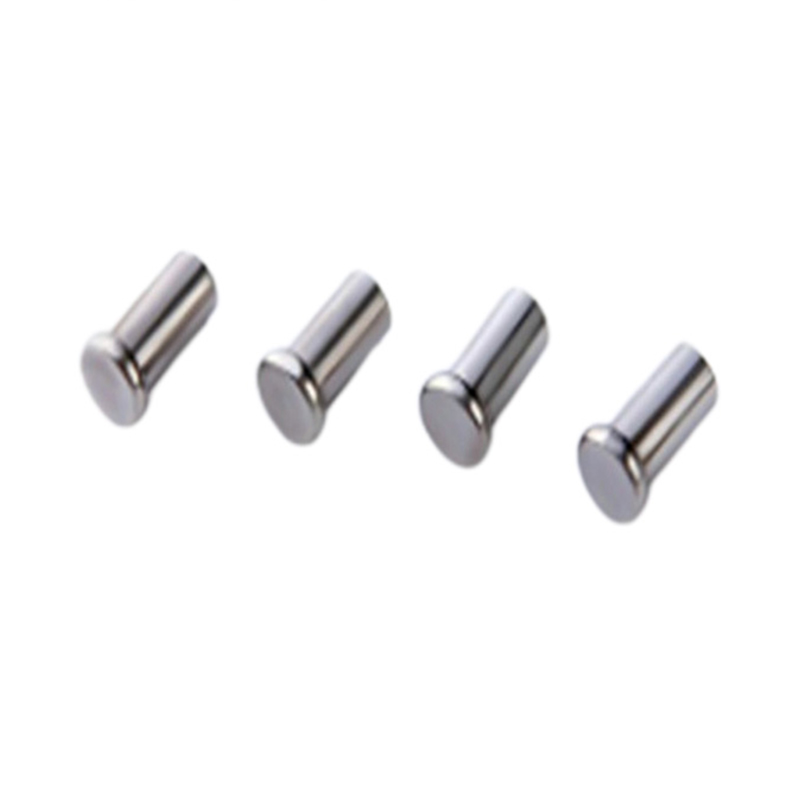

Para pino de manilha rebites de cabeça chata especificamente, a geometria da cabeça plana afeta como a carga do rolamento é distribuída pela espessura da chapa. Uma cabeça plana (escareada) distribui a carga de maneira mais uniforme ao longo do comprimento do punho do que uma cabeça saliente em aplicações onde a cabeça está nivelada com a superfície do painel, mas também remove material da haste na profundidade do escareador - reduzindo a área de cisalhamento efetiva na junção cabeça-haste. Esta redução da área de cisalhamento deve ser considerada em juntas de cisalhamento simples onde o plano de transferência de carga coincide com a zona de escareamento.

Estratégia de emparelhamento de materiais para rebites em montagens metálicas diferentes

A corrosão galvânica entre um rebite e o material da chapa correspondente é um risco estrutural de longo prazo que recebe atenção inadequada na fase de projeto. Ao contrário das juntas aparafusadas, os rebites não podem ser removidos e recobertos periodicamente - o acúmulo de produtos de corrosão na interface rebite-folha é um acúmulo permanente que expande o furo do rebite, introduz tensão de tração na chapa circundante e, em última análise, causa a falha característica do "rebite fumegante", visível como faixas brancas de óxido irradiando dos furos dos rebites em estruturas de alumínio. A diferença de potencial galvânico entre o rebite e a chapa deve ser gerida desde o início e não tratada como uma questão de manutenção.

A tabela a seguir resume os pares de materiais rebite-chapa comumente usados, sua compatibilidade galvânica e a mitigação recomendada quando o emparelhamento for necessário por razões mecânicas:

Uma nuance importante é que a proporção de área amplifica o dano galvânico. Um pequeno rebite (ânodo) em contato com uma folha grande (cátodo) corrói muito mais rapidamente do que o inverso – a pequena área do ânodo concentra a corrente de corrosão. É por isso que usar um rebite de aço numa chapa de cobre ou inoxidável é menos prejudicial do que o inverso, mesmo quando a diferença de potencial é idêntica. Para conjuntos de rebites personalizados onde os pares de materiais são ditados por requisitos estruturais ou de condutividade, em vez de preferência galvânica, a equipe de produção da Anzhikou trabalha com os clientes para especificar tratamentos de superfície compatíveis que interrompam o caminho eletroquímico sem comprometer a interface mecânica.

Variáveis do processo de cabeçote a frio que determinam a integridade da cabeça do rebite na produção de alto volume

Quebra da cabeça do rebite, formação incompleta da cabeça e erros de concentricidade entre a cabeça e a haste são os três defeitos mais comuns de cabeça fria na produção de rebites, e todos os três se originam em variáveis controláveis do processo, e não na qualidade do material. A compreensão dessas variáveis ​​ajuda os engenheiros de compras a escrever critérios de inspeção de entrada significativos e a avaliar se a capacidade do processo de um fornecedor é adequada para a aplicação — em vez de depender apenas de verificações dimensionais finais que detectam defeitos somente após serem produzidos.

A fissuração da cabeça ocorre quando a ductilidade do fio é insuficiente para o grau de deformação imposto pela matriz da cabeça. A taxa de perturbação – a relação entre o diâmetro original do fio e o diâmetro da cabeça – determina quanta deformação plástica o material deve suportar. Para um rebite de cabeça chata com diâmetro de cabeça 2,5x o diâmetro da haste, a deformação superficial no perímetro da cabeça durante a conformação excede 150%. Materiais com baixos valores de redução de área (RA), ou fios que foram endurecidos por trefilação inadequada, não podem acomodar essa tensão sem rachar na periferia da cabeça. Especificar arame com RA mínimo de 60% para rebites de latão e 65% para rebites de aço é um controle prático do material de entrada que se correlaciona diretamente com as taxas de rendimento do cabeçote.

A concentricidade da cabeça à haste é controlada pelo alinhamento da matriz e pela consistência da alimentação do arame. Um punção de rumo desalinhado desloca o centro da cabeça em relação ao eixo da haste, produzindo uma cabeça excêntrica que cria uma pressão desigual do rolamento contra o escareador quando instalado. Para rebites de cabeça chata, mesmo uma excentricidade de 0,1 mm faz com que a cabeça balance no escareador em vez de ficar nivelada, deixando uma folga em um lado que permite o movimento de atrito e eventual início de trinca por fadiga na borda do escareador. Tolerâncias de concentricidade mais estreitas que 0,08 mm TIR (excentricidade total do indicador) entre o cabeçote e a haste são alcançáveis ​​com equipamentos modernos de cabeçote a frio, mas exigem monitoramento regular do desgaste da matriz - uma etapa de controle do processo que a Suzhou Anzhikou Hardware Technology Co., Ltd.

Para pino de manilha flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
