Conhecimento da indústria

Redução do limite de carga de trabalho sob carga angular - o aspecto mais incompreendido da especificação do parafuso de olhal

Cada catálogo de parafusos com olhal lista um limite de carga de trabalho (WLL), mas esse valor se aplica exclusivamente à carga axial em linha, o que significa que a carga atua diretamente ao longo do eixo da haste com o olhal orientado perpendicularmente à direção da carga. Na prática, as configurações de amarração e elevação raramente alcançam o alinhamento axial perfeito, e a CMT degrada-se rapidamente à medida que o ângulo da carga se desvia da vertical. Esta redução não é um buffer de margem de segurança — é uma necessidade estrutural impulsionada pela tensão de flexão introduzida na zona de transição entre a haste e o olhal, que é o local de maior tensão em todo o fixador sob carga fora do eixo.

ASME B30.26 e normas europeias equivalentes (EN 1677-1) publicam fatores de redução que devem ser aplicados à WLL nominal com base no ângulo entre a direção da carga e o eixo da haste do parafuso com olhal. A redução não é linear e é mais acentuada do que a maioria dos usuários espera:

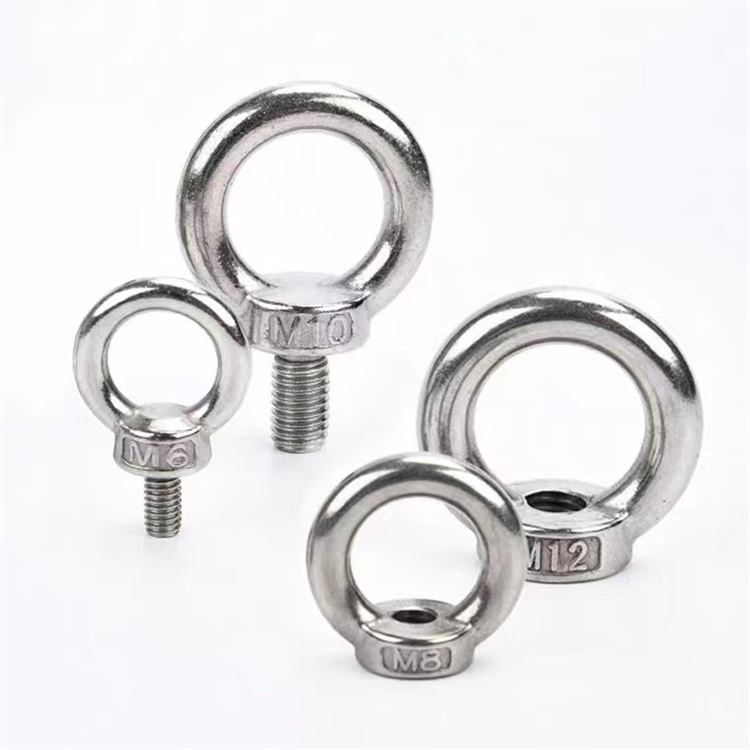

A solução para aplicações que requerem carregamento angular é o ombro (ou colarinho) parafuso de olhal , onde um flange usinado na base da haste transfere o momento fletor para a superfície de contato, em vez de concentrá-lo na junção rosca-haste. Os olhais de ombro mantêm uma WLL mais alta em ângulos de até 45° e são a especificação correta para configurações de lingas com múltiplas pernas onde o ângulo de carga não pode ser controlado. Parafusos de olhal simples sem ressalto só devem ser especificados para içamentos verticais retos onde a geometria pode ser garantida - uma condição que é menos comum no uso em campo do que sugere a fotografia de catálogo.

Seleção de grau de aço inoxidável para parafusos de olhal - 304 vs. 316 vs. Duplex em serviço corrosivo

Parafusos de olhal em aço inoxidável são frequentemente especificados para ambientes externos, marítimos e químicos com base no fato de que "o aço inoxidável é resistente à corrosão" - sem distinguir entre classes cujo desempenho real à corrosão em ambientes específicos difere em uma ordem de grandeza. Cada uma das três classes mais relevantes para aplicações de parafusos com olhal tem um perfil distinto de resistência à corrosão que determina a vida útil sob condições de exposição específicas, e a seleção da classe errada leva a falhas prematuras por corrosão ou a custos desnecessários.

Grau 304 (1.4301/18-8)

O grau de aço inoxidável mais amplamente disponível e econômico, o 304 oferece boa resistência à corrosão atmosférica e é apropriado para ambientes industriais internos, equipamentos de processamento de alimentos e exposição à água doce. Sua limitação crítica é a suscetibilidade à corrosão por pite induzida por cloreto – em ambientes costeiros com concentrações de névoa salina acima de 200 mg/m²/dia, os olhais de aço inoxidável 304 desenvolvem pites dentro de 12 a 18 meses, normalmente na raiz da rosca, onde o acabamento superficial é mais áspero e a camada passiva é mais facilmente rompida. A raiz da rosca também é o local de maior tensão no fixador, o que significa que a corrosão ali reduz diretamente a vida em fadiga, em vez de ser um efeito superficial superficial.

Grau 316 (1.4401/316 Marinha)

A adição de 2–3% de molibdênio em 316 aumenta a temperatura crítica de corrosão em ambientes de cloreto de aproximadamente 15°C (para 304) para acima de 30°C, e aumenta o limite crítico de concentração de cloreto por um fator de 3–5×. Isso torna o 316 a escolha apropriada para ferragens marítimas, aparelhamento de barcos, acessórios para docas e aplicações arquitetônicas costeiras. Ele não é imune à corrosão - em situações de fendas, como quando a haste do parafuso de olhal passa através de um encaixe no convés e é fixada contra um metal diferente sob umidade sustentada, a corrosão em fendas do 316 continua sendo um risco - mas em exposição marítima atmosférica aberta ele fornece uma vida útil livre de manutenção substancialmente mais longa do que o 304.

Duplex 2205 (1.4462)

O aço inoxidável duplex oferece um número equivalente de resistência à corrosão (PREN) de aproximadamente 35, em comparação com 25 para 316 e 18 para 304, combinado com uma resistência à tração de 620–780 MPa versus 515–690 MPa para 316. Para parafusos de olhal em offshore, fábrica de produtos químicos ou ambientes industriais com alto teor de cloreto onde a resistência à corrosão e a capacidade de carga são restritas, o duplex permite que um diâmetro de fixador menor carregue o mesmo WLL com maior margem de segurança contra corrosão. A compensação é o custo (normalmente 1,5–2x o preço de 316) e a usinabilidade reduzida – o trabalho duplex endurece rapidamente durante o rosqueamento, exigindo ferramentas mais afiadas e velocidades de corte mais baixas do que as classes austeníticas. produz olhais de aço inoxidável em todos os três tipos, com certificação de material rastreável ao lote de aquecimento e verificação da composição química de entrada como parte de seu processo de gerenciamento de qualidade ISO 9001:2015.

Requisitos de profundidade de engate da rosca e superfície de contato para parafusos com olhal em aplicações estruturais

Um parafuso de olhal gera sua capacidade de levantamento através do engate da rosca entre sua haste e o furo roscado ou porca em que está instalado - e a adequação desse engate depende inteiramente da resistência ao cisalhamento do material roscado e do comprimento da rosca em contato. Um parafuso com olhal de aço inoxidável com capacidade de carga axial de 500 kg atinge essa classificação somente quando instalado a uma profundidade mínima de engate em uma estrutura de aço com classe de resistência apropriada. Instalado em alumínio fundido, bronze macio ou em um furo roscado cego com profundidade insuficiente, o mesmo parafuso de olhal pode desgastar suas roscas correspondentes com uma fração da carga nominal - sem nenhuma indicação externa da capacidade reduzida.

As recomendações mínimas de engate da rosca para parafusos com olhal instalados em aplicações estruturais dependem do material do parafuso e da resistência do material roscado. A orientação geral dos padrões de fixadores estruturais é a seguinte:

• Aço roscado em aço (classe de resistência correspondente): engate mínimo de 1,0× diâmetro do parafuso; esta é a linha de base a partir da qual todos os outros materiais são extrapolados para cima
• Parafuso de olhal de aço inoxidável em estrutura de alumínio: diâmetro mínimo do parafuso de 1,5×, com inserção de rosca helicoidal (Helicoil ou equivalente) fortemente recomendado para evitar que as roscas de alumínio escorram contra a haste de aço inoxidável durante a instalação
• Em ferro fundido ou ferro cinzento: diâmetro mínimo do parafuso de 2,0× devido à baixa resistência à tração e ao cisalhamento do ferro fundido; O modo de fratura frágil do ferro fundido cinzento significa que o desgaste da rosca ocorre repentinamente sem aviso prévio de alongamento
• Em madeira ou madeira composta: parafuso de olhals should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

A condição da superfície de contato na base da haste do parafuso com olhal também afeta a distribuição da carga. Um parafuso com olhal de ombro requer contato total entre a face do flange e a superfície de montagem para transferir o componente de flexão das cargas angulares. Uma folga entre o ressalto e a superfície - causada por um furo roscado não perpendicular, uma obstrução na superfície ou engate inadequado da rosca - significa que o ressalto não pode desempenhar sua função de redistribuição de carga e o fixador se comporta estruturalmente como um parafuso de olhal simples, independentemente de sua geometria do ressalto. A verificação do nivelamento e perpendicularidade da superfície na instalação é uma etapa obrigatória que é frequentemente omitida nas instruções de instalação em campo.

Falha por fadiga em parafusos com olhal de aço inoxidável – Por que a WLL estática não prevê a vida útil cíclica

Os parafusos de olhal usados em aplicações de elevação dinâmica – talhas, guindastes, pontos de ancoragem vibratórios de máquinas ou operações repetidas de pegar e colocar – sofrem cargas cíclicas que acumulam danos por fadiga a uma taxa totalmente não relacionada à WLL estática. Um parafuso de olhal de aço inoxidável que suporta sua carga estática nominal total sem desgaste visível pode desenvolver uma trinca por fadiga na transição entre a haste e o olhal dentro de milhares de ciclos de carga em cargas bem abaixo de 50% da WLL, dependendo do fator de concentração de tensão naquela geometria e da relação de tensão do ciclo de carga. As trincas por fadiga no aço inoxidável crescem sem deformação plástica significativa e fornecem pouco aviso visual antes da fratura – tornando a fadiga o modo de falha não detectado dominante em aplicações de parafusos com olhal cíclicos.

O raio de transição haste-olho é a variável geométrica primária que controla a vida em fadiga. Um pequeno raio de transição - comum em parafusos de olhal onde o olhal é soldado ou estampado à haste em vez de forjado integralmente - atua como uma concentração de tensão que amplifica a tensão cíclica local por um fator (Kt) de 2,5–4,0× em comparação com uma transição forjada com raio generoso. Para um parafuso de olhal de aço inoxidável 316 com limite de resistência de barra lisa de aproximadamente 200 MPa, um Kt de 3,0 reduz o limite efetivo de fadiga na transição para aproximadamente 67 MPa - o que significa que cargas cíclicas excedendo 67 MPa na seção transversal da raiz causarão eventual falha por fadiga, independentemente da relação da carga com a WLL estática.

Várias medidas práticas melhoram diretamente o desempenho da fadiga do olhal em serviço dinâmico:

• Especifique parafusos de olhal forjados em vez de fabricados para aplicações cíclicas – o forjamento produz um fluxo contínuo de grãos da haste ao olho e permite que o raio de transição seja otimizado na matriz, enquanto construções soldadas ou prensadas introduzem zonas afetadas pelo calor e mudanças abruptas de geometria que são locais de início de fadiga
• Estabeleça intervalos de inspeção com base na contagem de ciclos em vez do tempo de calendário — um parafuso com olhal que faz 20 levantamentos por dia acumula mais danos por fadiga em um mês do que o mesmo parafuso que faz 2 levantamentos por semana durante um ano; cronogramas de inspeção baseados em ciclos refletem o acúmulo real de danos
• Aplicar inspeção por partículas magnéticas ou corante penetrante na transição da haste para o olhal e nas zonas de saída da rosca — esses são os dois locais onde as trincas por fadiga iniciam em mais de 90% das falhas documentadas por fadiga dos parafusos com olhal, e os métodos de inspeção de superfície podem detectar trincas de 0,5 mm de profundidade antes da propagação para o tamanho crítico
• Reduza a WLL em 25–50% para aplicações cíclicas envolvendo mais de 10.000 ciclos de carga ao longo da vida útil do projeto - esta abordagem conservadora reduz a faixa de tensão na seção transversal crítica e prolonga a vida em fadiga desproporcionalmente, uma vez que a vida em fadiga aumenta aproximadamente ao cubo da redução da faixa de tensão

Para clientes que exigem parafusos de olhal de aço inoxidável com conformidade dimensional e de material documentada para aplicações cíclicas críticas de segurança, a Suzhou Anzhikou Hardware Technology Co., Ltd. fornece documentação completa de rastreabilidade, desde a matéria-prima até o produto acabado, apoiada por seu sistema de qualidade certificado ISO 9001:2015 e uma linha completa de equipamentos de teste internos - permitindo que clientes de exportação em 40 países atendam aos requisitos de inspeção e rastreabilidade de entrada de suas próprias estruturas regulatórias sem precisar de certificação complementar de terceiros.
